Dévoilée en première mondiale dans une série limitée à 15 exemplaires à l’occasion de la grande exposition « Watch Art » de Tokyo 2023, la nouvelle référence 5308P-010 à remontage automatique réunit une répétition minutes, un chronographe à rattrapante doté de deux nouveaux mécanismes brevetés et un quantième perpétuel instantané à guichets. Une vraie prouesse de miniaturisation et de gestion de l’énergie. Cette Quadruple Complication avec nouveau calibre R CHR 27 PS QI aux performances optimisées a pour écrin un élégant boîtier en platine avec attaches de bracelet ajourées, marié à un cadran doré or rose opalin.
En 2008, Patek Philippe a réaffirmé sa maîtrise souveraine des Grandes Complications en lançant dans sa collection courante la référence 5207, un garde-temps novateur alliant une répétition minutes, un tourbillon et un quantième perpétuel instantané à guichets de conception inédite, couronné par deux brevets (calibre R TO 27 PS QI). Cette montre-bracelet au design moderne rehaussé par une touche sportive a été la première d’un nouveau type de Grandes Complications en production régulière à porter au quotidien.
En 2011, la manufacture a poursuivi la saga de ces pièces d’exception en présentant la référence 5208, un garde-temps à remontage automatique associant une répétition minutes, un chronographe mono-poussoir et un quantième perpétuel instantané à guichets. Première montre-bracelet à Triple Complication Patek Philippe à intégrer un chronographe, la référence 5208 s’est aussi imposée comme l’une des rares montres ultracompliquées disposant d’un remontage automatique. Pour que le calibre R CH 27 PS QI remplisse toutes ses fonctions de manière précise, fiable et irréprochable, les ingénieurs de la manufacture ont dû innover en plaçant notamment le mécanisme de chronographe entre le mouvement de base et le module de quantième perpétuel – ce qui s’est avéré une tâche d’une extrême complexité.
De la Triple à la Quadruple Complication
Patek Philippe a choisi de repousser encore les limites du grand art horloger en intégrant à ce gardetemps une nouvelle fonction additionnelle, et non des moindres : une rattrapante, un mécanisme d’exception figurant – aux côtés de la répétition minutes et du tourbillon – dans le trio de tête des complications horlogères les plus difficiles à réaliser. Il faut un système très sophistiqué pour piloter cette deuxième aiguille centrale de chronographe que l’on peut stopper afin de mesurer un temps intermédiaire (ou conserver un temps de référence), puis libérer afin qu’elle « rattrape » l’autre trotteuse en un éclair et que les deux aiguilles superposées poursuivent leur ronde d’un même élan. Destinée aux passionnés de haute horlogerie, la nouvelle référence 5308 réunit ainsi quatre complications dont trois (répétition minutes, quantième perpétuel instantané, rattrapante) sont déjà considérées comme des Grandes Complications.
Un nouveau calibre aux performances optimisées
L’ajout d’un mécanisme de rattrapante, particulièrement gourmand en énergie, a représenté un véritable défi pour les ingénieurs de la manufacture. Le cahier des charges exigeait notamment que le nouveau mouvement conserve un volume le plus compact possible, avec un minimum de surépaisseur. Mission parfaitement remplie : malgré ses 80 composants supplémentaires (799, contre 719 sur le calibre R CH 27 PS QI), le nouveau calibre R CHR 27 PS QI n’a crû que de 4 mm au niveau du diamètre (32 mm contre 28) et 1,93 mm au niveau de l’épaisseur (12,28 mm contre 10,35). Pour intégrer de manière optimale la rattrapante (une fonction consommant autant d’énergie qu’une seconde), les concepteurs ont choisi d’accroître les performances du mouvement en agissant sur divers plans. Le couple du barillet a été augmenté grâce à une lame de ressort au matériau renforcé et plus épaisse et à un arbre de barillet plus petit – ce qui a permis de conserver une longueur de ressort, un nombre de tours et une réserve de marche identiques (minimum 38 heures – maximum 48 heures avec chronographe arrêté). Cette augmentation du couple du barillet pour gérer le mécanisme de rattrapante a obligé, par effet de réaction en chaîne, à accroître l’inertie du balancier afin d’assurer une meilleure stabilité de marche en évitant les phénomènes de « rebat » (chocs au sein de l’échappement résultant d’une amplitude de balancier trop élevée). Quant au mini-rotor excentré en or 22 ct, il a été remplacé par un mini-rotor en platine – un métal dont la masse supérieure a permis d’accroître le pouvoir remontant afin de réarmer sans encombre le nouveau barillet.
Un nouveau système breveté supprimant la friction de la roue de chronographe
Pour réduire la consommation d’énergie, les constructeurs sont également intervenus au niveau du chronographe à rattrapante en développant deux innovations ayant fait l’objet de dépôts de brevets. La première concerne le système d’embrayage. Dans un chronographe à embrayage horizontal, la connexion entre la roue des secondes et la roue de chronographe (qui porte la trotteuse) s’effectue par le biais de la roue d’embrayage actionnée par la bascule d’embrayage. Pour éviter tout chevrotement de la trotteuse, les roues de chronographe usuelles sont équipées d’un ressort de friction exerçant un léger freinage – ce qui consomme de l’énergie. Patek Philippe a supprimé cette friction en remplaçant l’habituelle roue d’embrayage à denture classique par un système novateur de roue à rattrapage de jeu. Fabriqué par procédé LIGA (lithographie/galvanisation/formage), ce composant en nickelphosphore présente une géométrie d’avant-garde, avec de longues dents fendues intégrant chacune une minuscule lame-ressort de 18 microns d’épaisseur qui vient pincer les dents de la roue de chronographe, supprimant ainsi tout risque de chevrotement de la trotteuse – sans aucun besoin de réglage. Une alliance de tradition et d’innovation reflétant parfaitement l’esprit Patek Philippe. Ce principe rappelle celui de la roue à rattrapage de jeu brevetée pour l’entraînement du pignon des secondes introduite en 2019 dans le nouveau calibre de base à remontage automatique 26-330 (lancé au sein de la Calatrava Semainier référence 5212A-001). Mais le profil des dents et des lamesressorts a été entièrement réétudié pour s’adapter de manière optimale à un mécanisme de chronographe à embrayage horizontal, au service des performances et de la fiabilité.
Un nouveau mécanisme breveté d’isolation de la rattrapante
La deuxième innovation brevetée se situe au niveau du mécanisme de rattrapante, intégré sous le module de chronographe. Dans les mécanismes de rattrapantes usuels, lorsque l’aiguille de rattrapante est stoppée (fermeture des pinces) pour lire un temps intermédiaire, le levier de rattrapante continue à rouler autour du « cœur » de chronographe – un frottement consommant de l’énergie. Dans le nouveau système développé par Patek Philippe, un mécanisme d’isolation permet de soulever ce levier afin de le désolidariser du mobile de chronographe. On évite ainsi que l’arrêt du mobile de rattrapante n’ait une influence sur l’amplitude du balancier – et par là même sur la fiabilité du mouvement et sur sa réserve de marche quand le chronographe est enclenché. Patek Philippe a déjà conçu des systèmes d’isolation du levier de rattrapante pour le calibre CHR 29-535 PS Q à remontage manuel en 2012 (chronographe à rattrapante et quantième perpétuel référence 5204) et le calibre CHR 29-535 PS en 2015 (chronographe à rattrapante référence 5370). Mais pour la nouvelle référence 5308P-010, la construction a été entièrement revue afin de gagner en épaisseur grâce à un mode de fonctionnement d’isolation concentrique à double levier.
Un chronographe monopoussoir à rattrapante
Le chronographe monopoussoir à roue à colonnes et embrayage horizontal, avec mécanisme doté d’une construction particulièrement mince, possède des compteurs 60 minutes à 3h et 12 heures à 9h. Son unique poussoir à 2h permet d’activer successivement les fonctions de mise en marche, arrêt et remise à zéro (chronographe trois temps). La rattrapante, équipée de sa propre roue à colonnes, est pilotée par le poussoir situé à 4h. Une pression sur ce poussoir stoppe la rattrapante, la suivante la relance pour qu’elle rattrape la trotteuse. Ce processus d’arrêt et redémarrage de la rattrapante peut être répété autant de fois que l’on veut pendant que la trotteuse de chronographe est en marche. À la fin des mesures, l’utilisateur se sert du poussoir à 2h pour arrêter conjointement les deux aiguilles, puis les remettre à zéro.
Une répétition minutes sur deux timbres
La répétition minutes sur deux timbres classiques offre la qualité de son légendaire des montres à sonneries Patek Philippe – des Grandes Complications fruits d’un savoir-faire réservé à une élite de maîtres horlogers. Ce système très sophistiqué de minuscules râteaux, limaçons, marteaux et timbres, activé par le verrou logé dans la carrure à 9h, sonne à la demande les heures sur le timbre grave, les quarts par une alternance de coups aigu/grave et les minutes écoulées depuis le dernier quart sur le timbre aigu. Il faut une grande expérience manuelle et une oreille musicale parfaitement exercée pour obtenir ce « son Patek Philippe » très recherché par les connaisseurs. Thierry Stern, président de la manufacture, écoute personnellement la sonnerie de chaque montre à répétition minutes sortant des ateliers avant de décider si elle pourra être livrée à son heureux propriétaire.
Un quantième perpétuel instantané à guichets
Le quantième perpétuel instantané, une prouesse d’exception réservée à de très rares garde-temps, recourt au même mécanisme exclusif, couronné par deux brevets, introduit en 2008 dans la référence 5207, puis repris en 2011 dans la référence 5208. Ce système mobilisant à lui seul 220 des 799 pièces composant le mouvement assure des sauts des indications en 30 millisecondes dans les quatre guichets jour/date/mois/année bissextile, y compris avec une réserve de marche résiduelle de dix heures. La tâche a été rendue encore plus complexe par l’utilisation d’un affichage par disques, car le mécanisme doit mettre en mouvement des masses nettement plus importantes qu’avec des indications par aiguilles. L’affichage instantané exige une parfaite maîtrise de l’énergie pour retenir les disques, puis les relâcher d’un seul coup. Une grande bascule en 15 pièces, dont certaines mobiles, (premier brevet) garantit un saut précis de tous les affichages au même instant. Une construction avec deux ressorts-sautoirs complémentaires agissant dans des directions opposées (second brevet) garantit que l’énergie déployée pour chaque changement reste constante, malgré de grosses différences dans les angles de déplacement – du saut d’un jour à la fin des mois de 31 jours au saut de quatre jours à la fin du mois de février des années non bissextiles. On évite ainsi des sauts incomplets par manque de puissance ou des indications sautant trop loin en raison d’un surplus d’énergie.
Un cadran doré or rose opalin mariant élégance et lisibilité

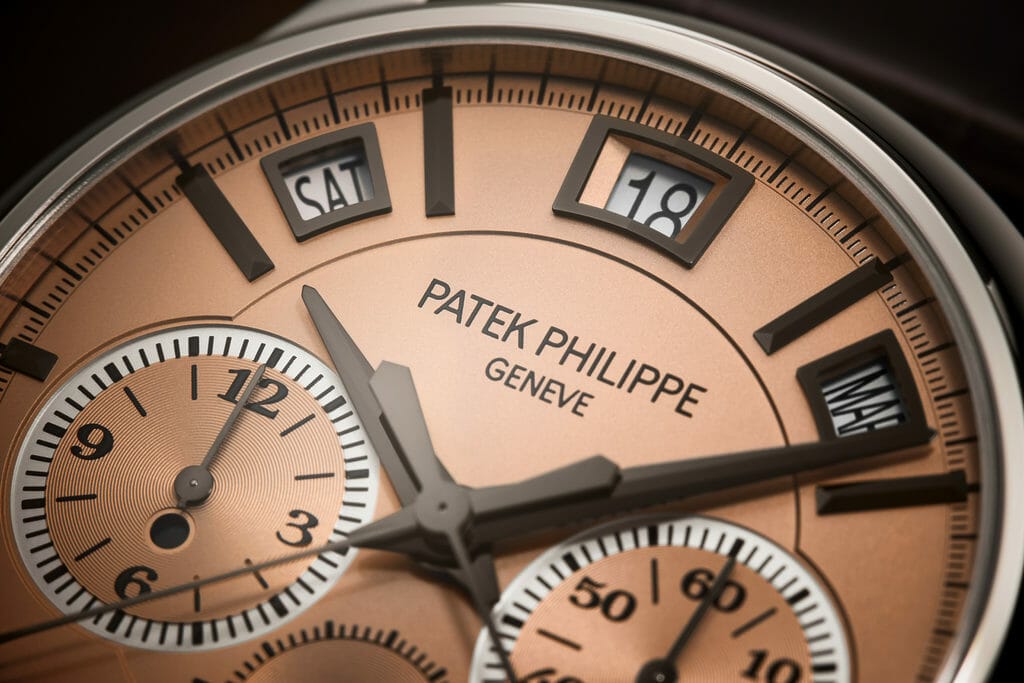

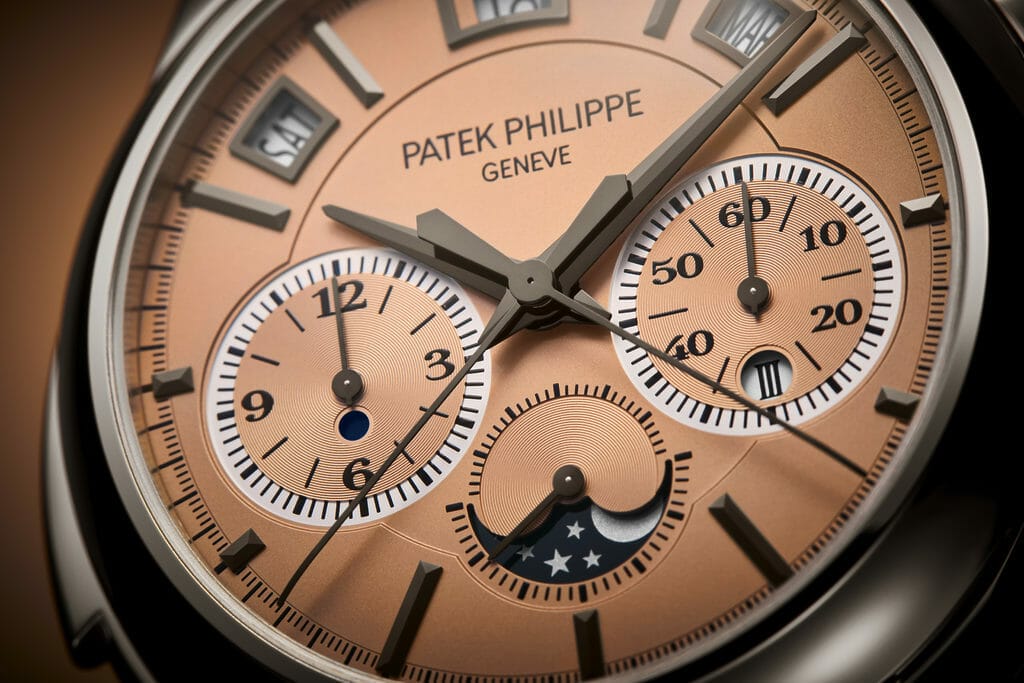

La nouvelle Quadruple Complication référence 5308P-010 est dotée d’un élégant cadran doré or rose opalin à la petite note « vintage », rehaussé par des index appliques de type « bâton » en or gris avec revêtement anthracite et par des aiguilles de type « dauphine » facettées en or gris avec revêtement anthracite. L’accent a été mis sur la lisibilité afin que s’affichent en toute clarté les treize indications pilotées par le calibre R CHR 27 PS QI. Le jour, la date et le mois du quantième perpétuel apparaissent dans trois guichets en arc de cercle entre 10h et 2h dotés d’un cadre rapporté en or gris avec revêtement anthracite – dont un guichet légèrement plus grand pour la date, l’information la plus importante. Ces affichages calendaires sont complétés par les deux guichets ronds de l’indication jour/nuit à 8h et du cycle des années bissextiles à 4h – des éléments indispensables pour le réglage du calendrier.
Un boîtier en platine aux attaches ajourées

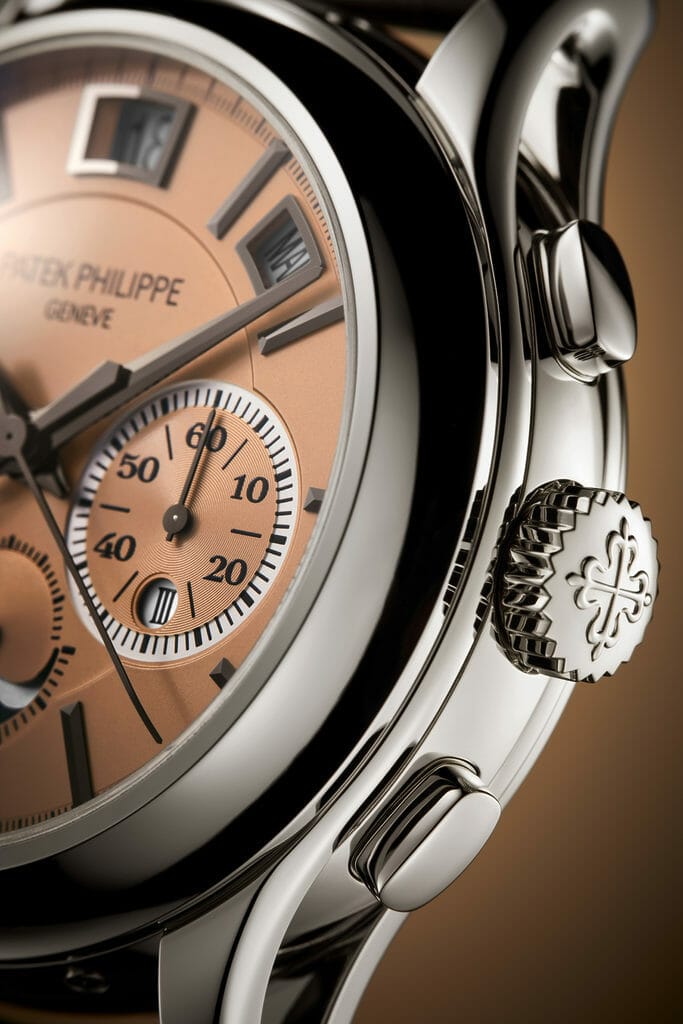

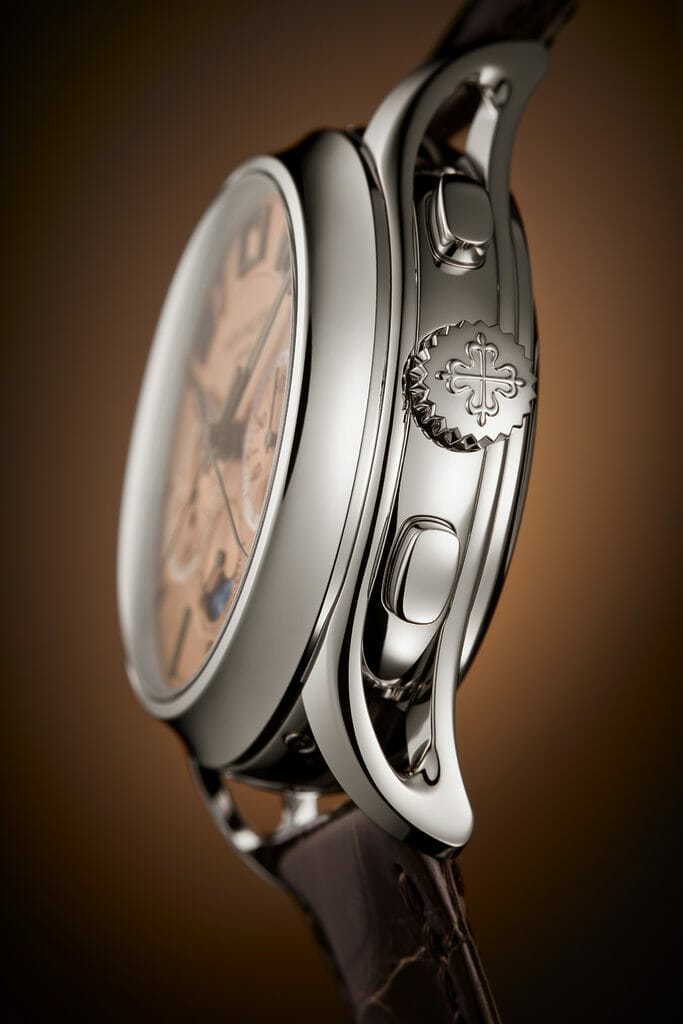

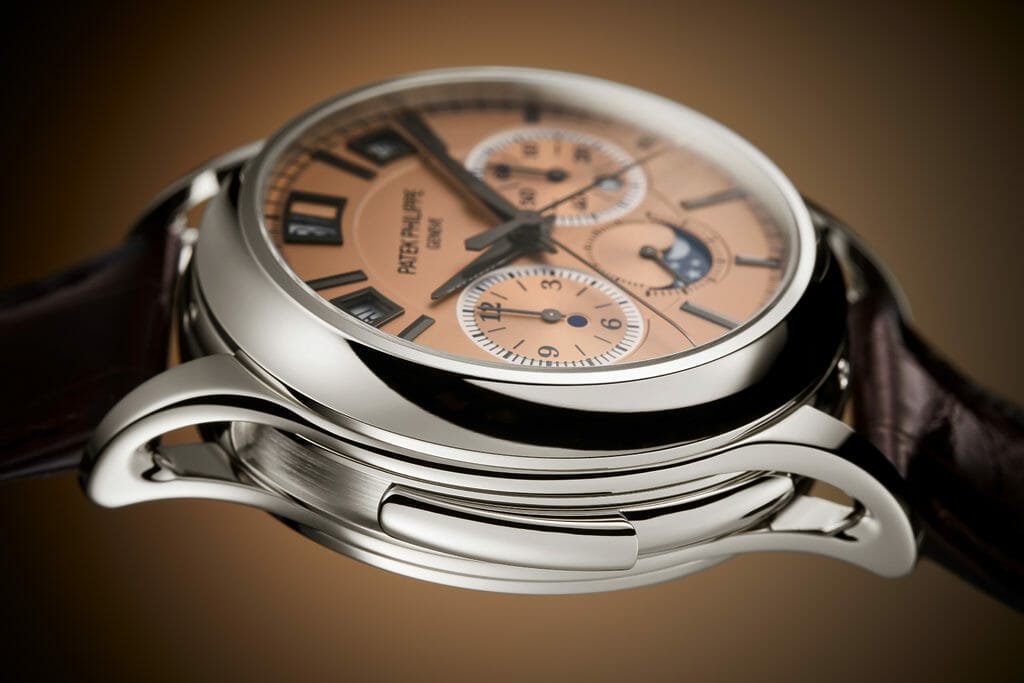

Pour abriter cette mécanique d’exception, Patek Philippe a choisi le platine – le plus précieux des métaux, mais aussi le plus difficile à travailler. Doté du même design et du même diamètre (42 mm) que celui de la référence 5208, ce boîtier de style sobre et classique, entièrement poli à la main, se démarque par sa lunette concave, ses attaches de bracelet ajourées et son diamant serti sur la carrure à 6h – un signe de reconnaissance des modèles Patek Philippe en platine. La montre est livrée avec deux fonds interchangeables, l’un en verre saphir orné de la décalque « Patek Philippe Tokyo », l’autre en platine gravé avec la même inscription. L’allure raffinée est complétée par un bracelet en cuir d’alligator brun chocolat brillant, cousu main, avec boucle déployante en platine.

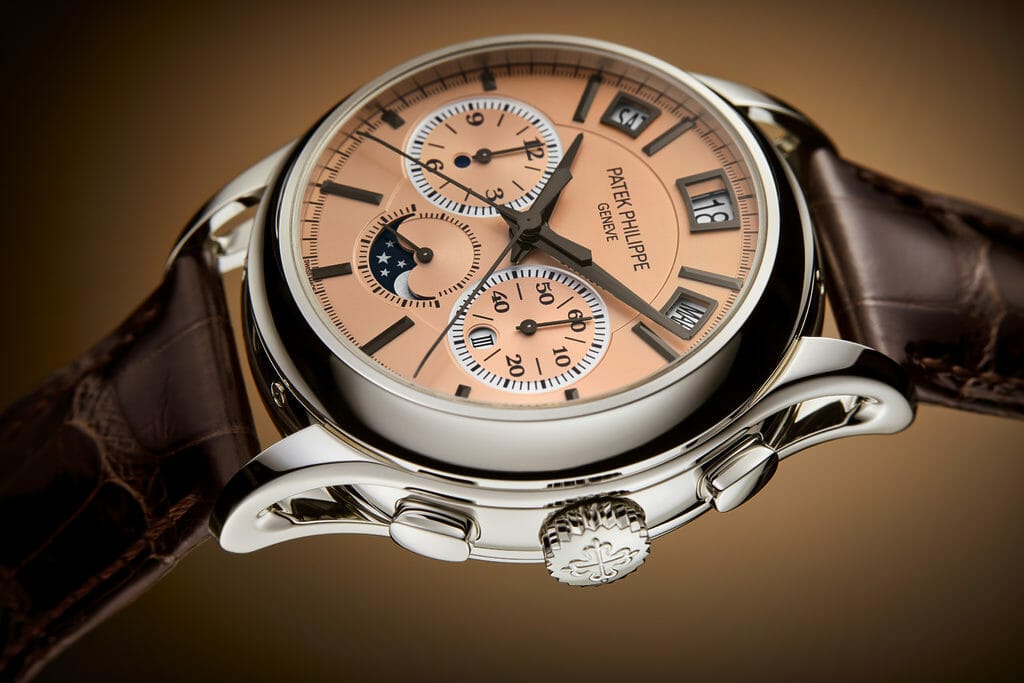

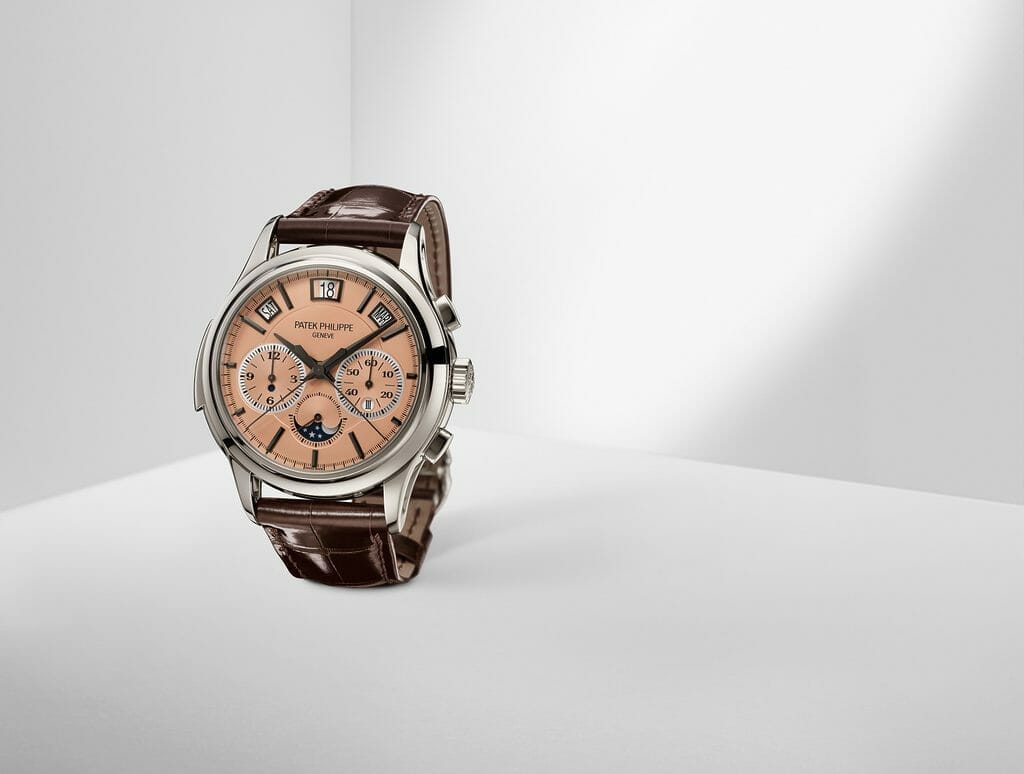

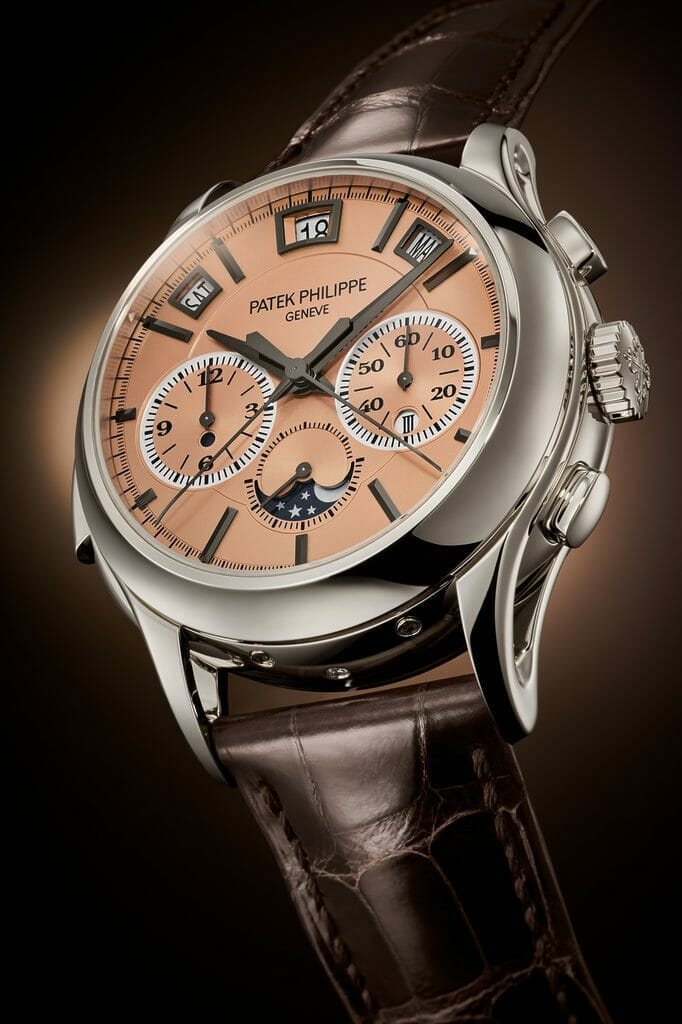

Quadruple Complication référence 5308P-010 Édition Limitée Tokyo 2023
Mouvement :
Calibre R CHR 27 PS QI
Mouvement mécanique à remontage automatique. Répétition minutes sur deux timbres classiques. Chronographe monopoussoir à rattrapante avec compteurs 60 minutes et 12 heures. Petite seconde. Quantième perpétuel instantané avec jour, date, mois, année bissextile et indication jour/nuit par guichets. Phases de lune.
Diamètre : 32 mm (mouvement de base répétition minutes et chronographe 28 mm, module additionnel de quantième perpétuel instantané 32 mm, module additionnel de rattrapante 32 mm)
Hauteur : 12,28 mm (mouvement de base répétition minutes et chronographe 5,23 mm, module additionnel de quantième perpétuel instantané 2,75 mm, module additionnel de rattrapante 4,30 mm)
Nombre de composants : 799
Nombre de rubis : 67
Réserve de marche : Avec chronographe arrêté : min. 38 heures – max. 48 heures
Masse oscillante : Mini-rotor en platine, remontage unidirectionnel
Fréquence : 21 600 alternances par heure (3 Hz)
Balancier : Gyromax® Spiral : Spiromax® (en Silinvar®)
Piton : Mobile
Fonctions de la couronne :
Couronne à deux positions :
• poussée : remontage manuel du mouvement
• tirée : mise à l’heure
Affichages :
Par aiguilles :
• heures et minutes depuis le centre
• aiguille de chronographe (trotteuse) au centre
• aiguille de rattrapante (trotteuse) au centre
• compteur 60 minutes du chronographe à 3h
• compteur 12 heures du chronographe à 9h
• petite seconde à 6h
Par guichets :
• jour entre 10h et 11h
• date à 12h
• mois entre 1h et 2h
• phases de lune à 6h
• indication jour/nuit à 8h
• année bissextile à 4h
Poussoirs :
• Poussoir de chronographe à 2h (monopoussoir à trois temps : mise en marche, arrêt et remise à zéro)
• Poussoir de rattrapante à 4h (arrêt et remise en marche)
Correcteurs :
• jour entre 11h et 12h
• mois entre 12h et 1h
• phases de lune entre 5h et 6h
• date entre 6h et 7h Livrée avec un crayon correcteur en ébène incrusté d’or gris 18 carats
Verrou : Intégré à la carrure à 9h pour l’activation de la répétition minutes
Signe distinctif : Poinçon Patek Philippe
Habillage
Boîtier : Platine 950 avec attaches ajourées
Livré avec deux fonds interchangeables, l’un en verre saphir avec décalque « Patek Philippe Tokyo », l’autre plein en platine avec même inscription gravée
Non étanche, protégé contre l’humidité et la poussière
Diamant Top Wesselton Pur (0,02 ct) serti entre les attaches à 6h
Dimensions du boîtier :
Diamètre : 42 mm
Largeur (de 3h à 9h avec couronne) : 46,14 mm
Longueur (cornes à cornes) : 52,11 mm
Épaisseur totale (glace à cornes) : 17,71 mm
Épaisseur (glace à glace) : 17,71 mm
Entre-cornes : 22 mm
Cadran :
Or gris 18 carats doré or rose opalin 11 index de style « bâton » appliques en or gris 18 carats avec revêtement anthracite
Aiguilles des heures et des minutes de type « dauphine » trois faces en or gris 18 carats avec revêtement anthracite
Aiguilles de chronographe et de rattrapante en acier avec revêtement anthracite
Aiguilles de la petite seconde, du compteur 60 minutes et du compteur 12 heures de type « bâton » en or gris 18 carats avec revêtement anthracite
Minuterie « chemin de fer » décalquée en noir sur le pourtour du cadran
Cadres rapportés en or gris 18 carats avec revêtement anthracite diamanté poli pour les guichets de la date, du jour et du mois
Bracelet :
Alligator grandes écailles carrées, brun chocolat brillant, cousu main, avec boucle déployante en platine
